IBO IGDL 40-16-0,75-400

Termékismertető .pdf letötése:

IBO IGDL 40-16-0,75-400

Ipari alkalmazásokhoz IBO IGDL 40-16-0,75-400 többfokozatú soros keringető szivattyú. IBO IGDL 40-16-0,75-400 két év garanciával.

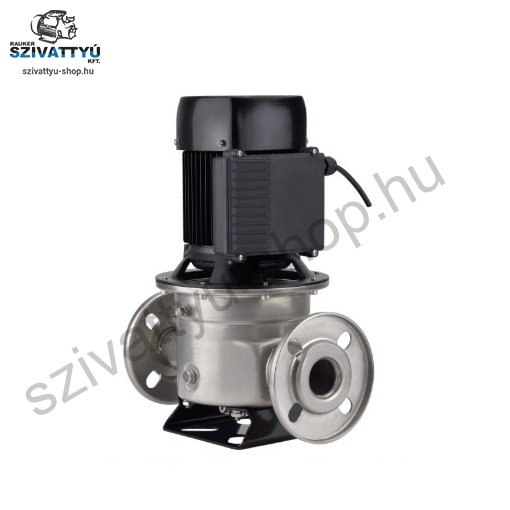

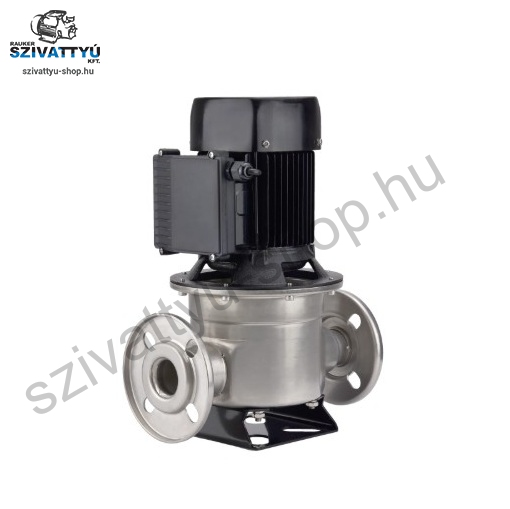

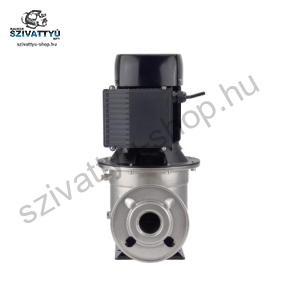

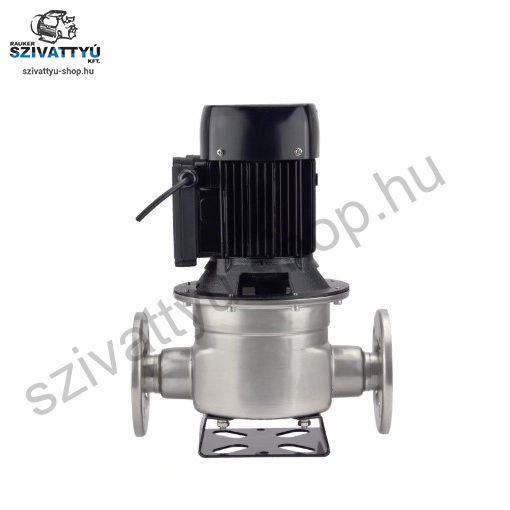

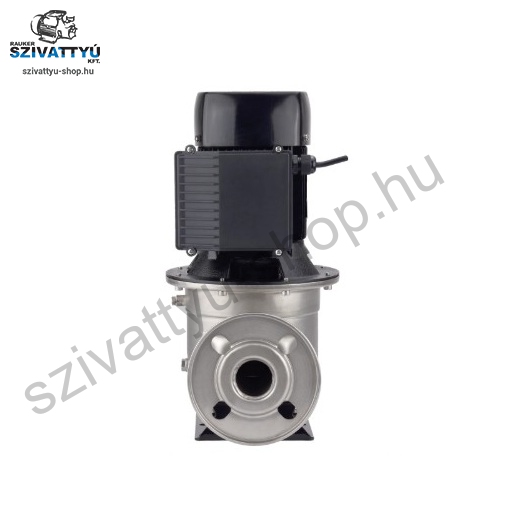

Az IBO IGDL 40-16-0,75 (3~400 V) egy többfokozatú soros keringő szivattyú. Az IBO IGDL 40-16-0,75-400 szivattyú hatékony többlépcsős szivattyú hideg és meleg vízhez, amelyet arra terveztek, hogy víz-, fűtés- és ipari rendszerekben biztosítson és növelje a nyomást, ahol megbízható vízáramlás szükséges széles hőmérséklettartományban.

Kinek javasolt az IBO IGDL 40-16-0,75-400 szivattyú?

Telepítők és vállalkozók számára bevált megoldás a víz, fűtés és HVAC rendszerek építésére és modernizálására lakó és kereskedelmi épületekben, biztosítva a stabil működési paramétereket.
Többlakásos lakóépületek és kereskedelmi létesítmények részére, a hatékony víznyomás-növelés és a felhasználói kényelem javítására magas épületekben, valamint kiterjedt meleg- és hidegvízrendszerekben.
Ipar és gyártóüzemek számára megbízható folyadékáramlás, folyamatrendszerekben, hűtőáramkörökben és kazánvízellátó rendszerekben, magas energiahatékonyságú szivattyú használatával.
Gazdák és mezőgazdasági birtokok számára alkalmasak öntözési rendszerekhez, vízellátási rendszerekhez, valamint a folyamattechnikai berendezések működtetését támogató rendszerekhez.

Alkalmazások

Magas épületekben vízellátási és nyomásfokozó rendszerek, vízellátási és háztartási vízelosztó rendszerek ellátása.
HVAC és fűtési rendszerek, beleértve a hideg és meleg víz áramlását a központi fűtésben és a háztartási melegvíz áramköreiben, együttműködést a hőcserélőkkel és a légkezelő egységekkel.
Ipari keringési rendszerek, folyamatrendszerek a folyamatvíz keringésére, valamint a gyártóberendezések működtetését támogató rendszerek.
Mezőgazdasági öntözés, öntözési rendszerek és tiszta víz szállítása tározókból, tartályokból és tárolórendszerekből.
A szivattyú alkalmas olyan helyekre, ahol megbízható tiszta víz áramlása szükséges a háztartási, ipari, fűtési és öntözési alkalmazásokhoz. A szivattyú nem vízkezelő eszköz; Ha ivóvízre van szükség, javasoljuk, hogy megfelelő vízkezelés legyen.

IBO IGDL 40-16-0,75-400 funkciók, leírás és műszaki adatok

A szivattyút olyan rendszerekhez tervezték, amelyek magas hatékonyságot és magas folyadékhőmérsékletet ellenállást igényelnek. Hideg és meleg vízzel is működhet, feltéve, hogy a közeg rostoktól és szilárd részecskéktől mentes, és a forró víz puha, alacsony oldott kalcium- és magnéziumvegyületekben található.

Felépítés és alapanyagok

A felépítés tartós anyagokon alapul, amelyek hosszú élettartamú, problémamentes működést biztosítanak. A szivattyú burkolat, diffúzor, a fokozatok közötti burkolat és a hátsó fedél AISI 304 rozsdamentes acélból készült, ami magas korrózióállóságot és biztonságos működést biztosít a szolgáltatóvízzel, beleértve a háztartási melegvíz (DHW) rendszereket is. A motorház alumíniumból készült, így az egység jó hőeloszlást viszonylag alacsony tömeggel kombinálja.

Motorház: alumínium.
Hátsó burkolat, fokozatok közötti burkolat, diffúzor, szivattyúház: AISI 304 rozsdamentes acél.
Szivattyú burkolattartó: acél.
Mechanikai tömítés: grafit, szilícium karbid, FKM tömítés (ellenáll a magasabb hőmérsékletekkel és sok folyadék hatásával szemben).
A kiváló minőségű mechanikus tömítés, grafit és szilícium karbid alkatrészekkel, valamint FKM tömítéssel a szivattyú megfelelően védett a szivárgásoktól, és magasabb folyadékhőmérsékleten is úgy működik, hogy magas szintű tömítést biztosít.

Motor és elektromos paraméterek

A szivattyú egy nagy hatékonyságú IE3 villamos motorral van felszerelve, ami alacsonyabb energiafogyasztást eredményez, miközben megtartja a szükséges működési paramétereket. A motor IP55 védelmi minősítéssel rendelkezik, ami hatékony védelmet nyújt a por bejutása és a vízsugarak ellen, valamint F osztályú szigetelési osztályú, így magasabb tekercshőmérsékleten is lehetővé teszi a működést. A motor működési módját folyamatos alkalmazásokra tervezték tipikus víz- és fűtési rendszerekben.

Nagy hatékonyságú motor: IE3 hatékonysági osztály.
Tápegység: 3~400 V, 50 Hz.
Védelmi besorolás: IP55.
Szigetelési osztály: F.
Működési mód: folyamatos.

Működési feltételek és teljesítményparaméterek

A szivattyút úgy tervezték, hogy tiszta, rostoktól, homoktól és más szilárd részecskéktől mentes vízzel működjön, ami kulcsfontosságú a hidraulikus alkatrészek és tömítések védelmében. Meleg vízzel való használat esetén lágy vízre van szükség, ami csökkenti a mészkelőlerakódás kockázatát és meghosszabbítja a szivattyú és a rendszer élettartamát.

Közeg: tiszta víz, rostoktól és szilárd részecskéktől mentes.
Forró víz: lágy víz szükséges (alacsony oldott kalcium- és magnéziumvegyületek mennyisége).
A problémamentes működés és a kavitáció megelőzése érdekében a szívóoldalon a minimális beömlő nyomást a folyadékhőmérséklet szerint kell fenntartani: 0,4 bar (4 m vízfej) 75°C hőmérsékleten, és 0,7 bar (7 m vízfej) 90°C-on. A bemeneti nyomást és a vízszinthez viszonyított telepítési magasságot minden esetben a rendszer tervezési szakaszában ellenőrizni kell, figyelembe véve a nyomásveszteségeket és a beszállító forrás specifikációit.

Telepítés és üzemeltetés

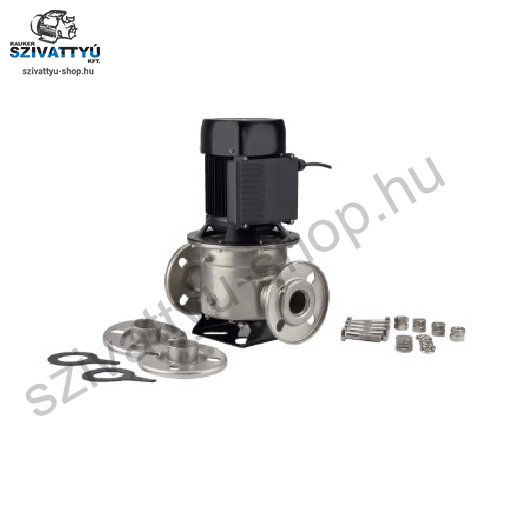

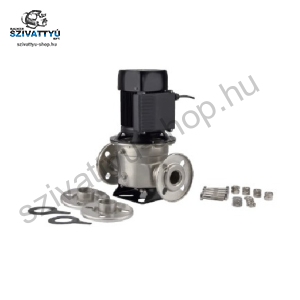

A szivattyút úgy kell beszerelni, hogy a szolgáltatás könnyen elérhető, stabil rögzítés és megfelelő rendszer szellőzés legyen. A rendszer indítása előtt győződjön meg róla, hogy a közeg megfelel-e a gyártó követelményeinek, és hogy a szívóoldalon a szükséges minimális beömlő nyomásértékek megmaradnak. Ajánlott a lezárószelepek, mesh szűrők és védő csatlakozók használata, amelyeket a telepítés konkrét követelményei szerint választanak. Hosszú távú működéshez rendszerellenőrzések, szivárgásellenőrzések, valamint a tömítések és a motor elektromos paramétereinek ellenőrzése ajánlott. A rendszeres karbantartás a használati útmutató szerint segít fenntartani az eszköz magas hidraulikus és elektromos hatékonyságát sok éven át.

IBO – 24 hónap (2 év) gyártói garancia.

Teljesítmény: 0,75 kW,
Tápellátás: 3–400 V,
Frekvencia: 50 Hz,
Jelenlegi vízfelvétel: 1,64 A,
Motor fordulatszám: 2900 rpm,

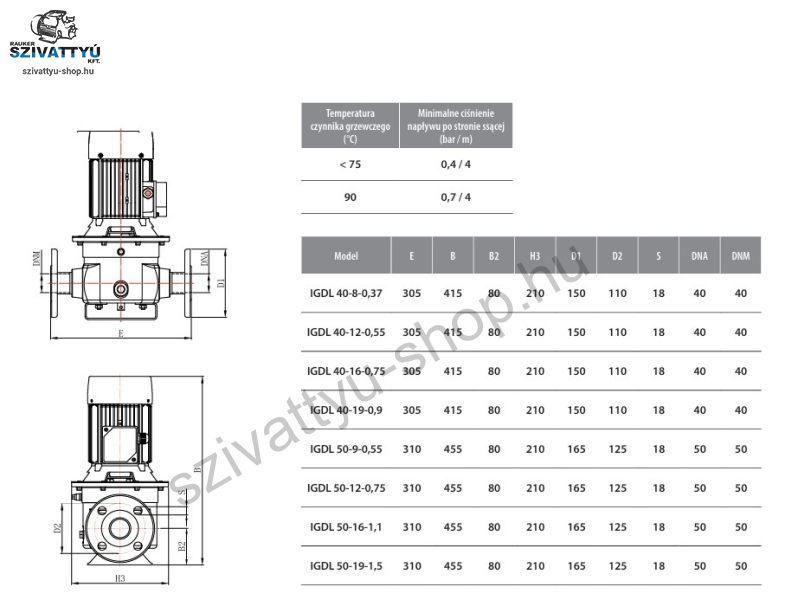

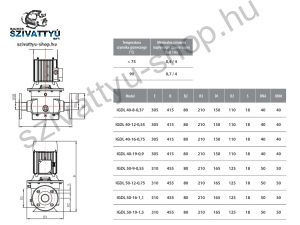

Méretek: 405/305/210 mm
Súly: 14,6 kg,
