IPRO IVR11-4T004A0

IPRO IVR11-4T004A0

Modern, megbízható IPRO IVR11-4T004A0 frekvenciaváltó 400V-os szivattyúkhoz, 3,0-4,0 KW (9A) teljesítmény közötti tartományig.

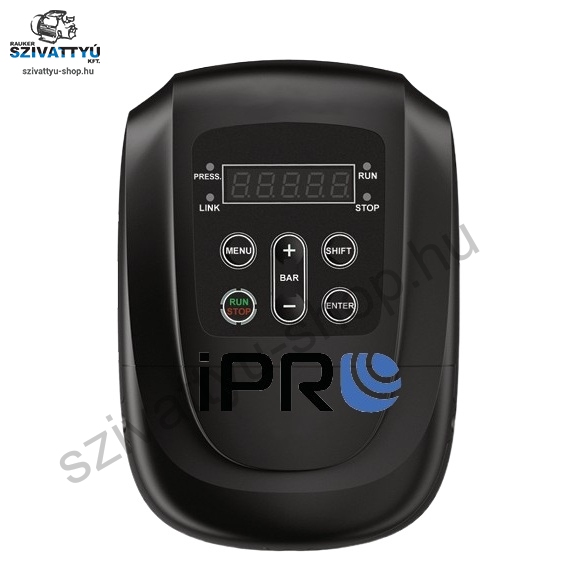

Az IPRO IVR11-4T004A0 egy modern, és megbízható szivattyú vezérlő, mely egyszerűen kezelhető. Ez a frekvenciaváltó háromfázisú 400V-os szivattyú motorokhoz használható, melynek teljesítménye 3,0-4,0 KW között van, és áramfelvétele nem haladja meg a 9 A-t. Használhatóak búvárszivattyúk és felszíni szivattyúk esetében is. A berendezés biztosítja az állandó víznyomás fenntartását a szivattyúmotor fordulatszámlának változtatásával. Frekvenciaváltóval ellátott hajtás, amelyet kifejezetten vízellátó rendszerek teljesíményszabályzására terveztek, így széles körű alkalmazkodást tesz lehetővé a különböző körülményekhez és igényekhez. Hatékonyabbá és biztonságosabbá teszi a szivattyú működését, csökkenti az energiafogyasztást és meghosszabbítja a szivattyú élettartamát. Kiváló minőségű alkatrészekből és anyagokból készül, a legújabb mikroprocesszoros technológiát alkalmazza. A nyomástávadó kábel az alap csomag tartozéka! Az IPRO IVR11-4T004A0 frekvenciaváltó komplett védelmet, valamint gazdaságos üzemeltetést biztosít a szivattyúk számára.

Az IPRO IVR-11 frekvenciaváltó család valamennyi tagja többféle üzemmóddal rendelkezik, így alkalmazkodik a különböző elektromos telepítésekhez. A vezérlő akár 5 szivattyút is képes vezérelni, amelyben 1 fő (mester) és 4 alárendelt (segéd) vezérlő működik együtt.

Legfontosabb jellemzői

Energiahatékonyság növelése - a hagyományos vízellátási módszerekhez képest a frekvenciaváltós állandó nyomású rendszer 30-60% - kal csökkenti az energiafogyasztást.
Egyszerű kezelés - minden funkció gombnyomással aktiválható, így nincs szükség szakértőre a programozáshoz.
Hosszú távú megbízhatóság - a szivattyú tengelyére ható nyomaték és kopás csökken az átlagos fordulatszám optimalizálásával, így megnöveli a szivattyú élettartamát. A beépített lágyindítási és leállítási funkció kiküszöböli a hidraulikus lökéshatást (vízütés), amely nyomásnövekedést okozhat a csővezetékben.
Teljes körű védelem - a rendszer túláram, túlfeszültség, alulfeszültség, rövidzárlat, rotorblokkolás elleni védelmet biztosít, valamint lehetőséget kínál szárazonfutás elleni védelemre szondák vagy érzékelők telepítése nélkül.
Szivattyúcsoportok vezérlése - akár 5 szivattyú összehangolt működését is lehetővé teszi, ahol az egyik vezérlő főként a rendszert irányítja, míg a többi alkalmazkodik az aktuális vízellátási követelményekhez.

Alkalmazási területek

Az IVR-11 modell minden olyan esetben hasznos, ahol állandó víznyomást kell fenntartani, valamint egy szivattyú vezérlésére és védelmére van szükség, amely automatikusan ki- és bekapcsol a különböző elektromos beállításoknak megfelelően.

Tipikus felhasználási módok

mezőgazdaság,
kútból történő vízellátás,
üvegházak, kertek és szántóföldek öntözése,
esővíz gyűjtése és felhasználása,
ipari berendezések vízellátása.

Lekapcsolási határ túl alacsony feszültség esetén:    315V
Lekapcsolási határ túl magas feszültség esetén:    415 V
Névleges kimeneti feszültség:    400V 20-50Hz
Tágulási tartály minimális mérete:    Min. a szivattyú szállítás 10% - a. l
Megengedett páratartalom:    max. 95%
Beépítés helye:    Beltér
Beépítési pozíció:    Álló
Méretek (cm):    29/21/14
Tömeg:    1 kg
Kijelző típusa:    LED
Nyomástávadó    tartozék.
Vezérlési mód    változó frekvenciájú szabályozás (V/F)
Indítási nyomaték    0,5Hz ± 100%
Fordulatszám szabályzási tartomány    1:100
Fordulatszám - tartás pontossága    +-1%.
Túlterhelhetőség    150% - os névleges áram 60 másodpercig, 180% - os névleges áram 1 másodpercig.
Gyorsítási/leállítási idő    0,1 - 3600s.
Indítási frekcvencia    0,01 - 10,0Hz.
Bemeneti feszültség    400V +-15%.
Bemeneti frekvencia tartomány    50/60Hz, ingadozás +-5%.
Kimeneti feszültség    0 - névleges bemeneti feszültség.
Indítási frekvencia    0 - 200Hz.
Programozható digitális bemenet    2 irányú digitális kimeneti csatlakozó.
Programozható analóg bemenetek
V    0-5V
V (távoli nyomásmérő)    0-10V
C (nyomásátalakító)    4-20mA
Relékimenet    1 irányú, programozható.
OC kimenet    1 irányú, programozható.
További funkciók és védelmek
Beépített PID szabályzó - fejlett PID algoritmus biztosítja a zárt hurkú szabályozást.
Fordulatszám - optimalizálás    automatikus áram- és feszültségcsökkentés működés közben.
RS485 csatlakozás    egy fő meghajtó (master) irányítja az alárendelt meghajtókat (legfeljebb 4 - et).
Szárazonfutás elleni védelem    ha a csővezetékben a nyomás a beállított szint alá csökken, akkor a rendszer automatikusan leáll, majd újraindul ha a nyomás helyreáll.
Túlnyomásvédelem    ha a nyomás túllépi a beállított értéket, akkor a rendszer leáll - így elkerülhető a csővezeték károsodása.
Automatikus energiatakarékos üzemmód    csökkenti a kimeneti feszültséget alacsony terhelés esetén.
Jelszavas védelem    4 számjegyű jelszó állítható be.

Telepítési környezet

Magasság    1000m (Balti) alatt, felette minden 100 méteren 1% - kal csökken a teljesítmény.
Környezeti hőmérséklet    -10°C - +40°C, 40-50°C között csökkentett teljesítménnyel.
Páratartalom    <=95% relatív páratartalom, kondenzáció nélkül.
Vibráció    <5,9 m/s2.
